XDZ350轴端车床

一、XDZ350轴端车床介绍

XDZ350轴端车床是主要针对工程现场维修开发的一种便携式加工设备，主要用于大型主轴、传动轴的轴端外圆加工，广泛的用于风电、核电、海洋工程、船舶等工程现场加工。鑫达机械结合现场加工的实际需要，在设备结构方面不断的改进，经过不断的改进完善，新开发的便携式轴端车床是目前国内比较好用的大型轴端外圆维修设备，设备的操作仅需要一个人完成，设备从设计理念到加工均以现场为出发点，工人的实际操作难度被大大降低，使维修人员更加得心应手。

主要的应用范围:各种大型工程设备的主轴、传动轴轴端、轴承装配面等结构的加工与修复，该设备解决了大型主轴现场加工的难题，比如风由主轴等。该机器采用查定装夹的方法安装在主轴端面，与被加工主轴保持同轴，实现轴端外圆的车削加工，该设备小巧灵活，组装方便，加工精度高，另外对操作工人要求较低，简单培训即可完成使用。新乡市鑫达便捷式机床有限公司始终注重产品技术研发及更新，产品结构亦不断改进，因此，产品与说明书在结构上可能略有不同，希望使用时注意，我们也会尽量向用户提供新的补充资料，以方便客户达到好的使用效果。本说明仅适用于内卡型便携式轴端车床。

二、XDZ350轴端车床设备特性

2.1 主旋转驱动采用高性能液压马达，具有高转速启动平稳的特性，扭矩大，整机可以实现平稳切削加工，性能优越;

2.2 轴向移动和切削过程无振动。

2.3 进给加工均可以实现无级调速，进给行程可以根据客户需要进行定制。

2.4 结构设计有具有高精度导向和进给传动，刚性好，实现进给平稳。

2.5 丝杠与光杆采用高强度合金结构钢，具有高硬度，高精度，高韧性，耐磨性好等特点。

2.6 在有效行程内，刀架可以在任意位置移动。

2.7 整机轻便小巧，安装、拆卸方便。

2.8 液压马达具有动态性能稳定，噪音小，输出平稳的特点。

2.9 配置可远程操控的手柄，实现远程操控切削，有利用安全操作。

三、XDZ350轴端车床产品结构

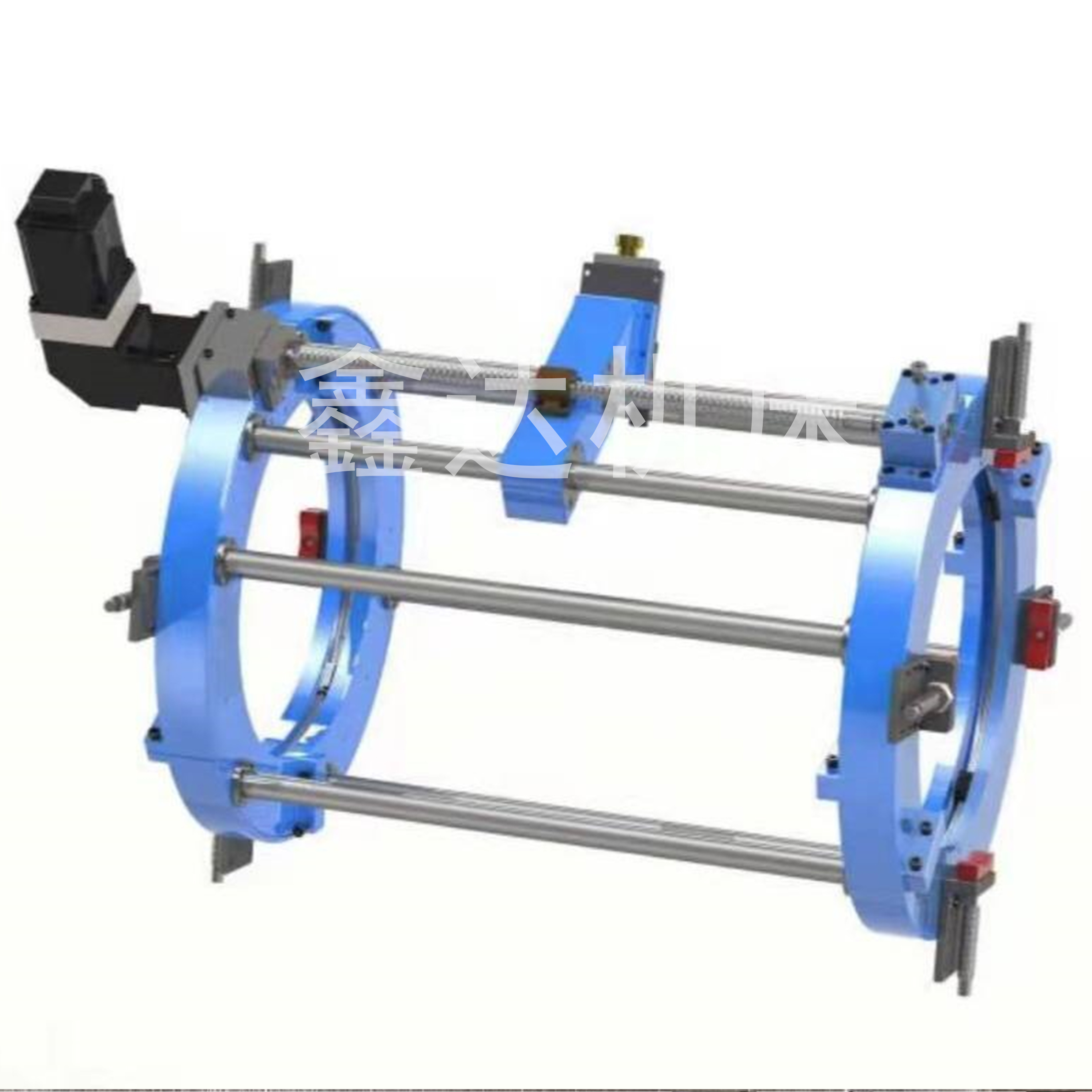

1、刀架组件    2、夹紧卡盘      3、光杆      4、主驱动液压马达      5、旋转盘   6、滚珠丝杠       7、进给液压马达      8、支撑盘

注:设备零件磨损或损坏，需购买备件可直接向新乡市鑫达便携式机床有限公司购买。

四、XDZ350轴端车床参数
